CTB永磁筒式磁选机 说明

一、用途
永磁筒式磁选机适用于湿式分选细颗粒的强磁性矿物。被选矿物的比磁化系数一般不小于3000×10-6厘米3/克。属于这类矿物质的有磁铁矿、磁黄铁矿或经磁化焙烧的赤铁矿、褐铁矿、菱铁矿等。
二、工作原理
矿浆经给矿箱给入磁选机槽体，呈松散状态进入给矿区。经磁场区时，其中磁性较强的矿粒在磁系磁场力的作用下，被吸附在圆筒表面上，在圆筒旋转过程中，由于磁系的磁性沿圆周方向交替排列，使磁性矿粒成链地进行翻动，夹杂在磁性矿物中的一部分脉石矿粒被清除出去，磁性矿粒随圆筒旋转，被带出磁场区，用冲洗水冲入精矿槽中。弱磁和非磁性矿物（脉石）被甩掉，在槽内矿浆流的作用下，从尾矿槽排出，从而完成分选过程。
三、设备结构

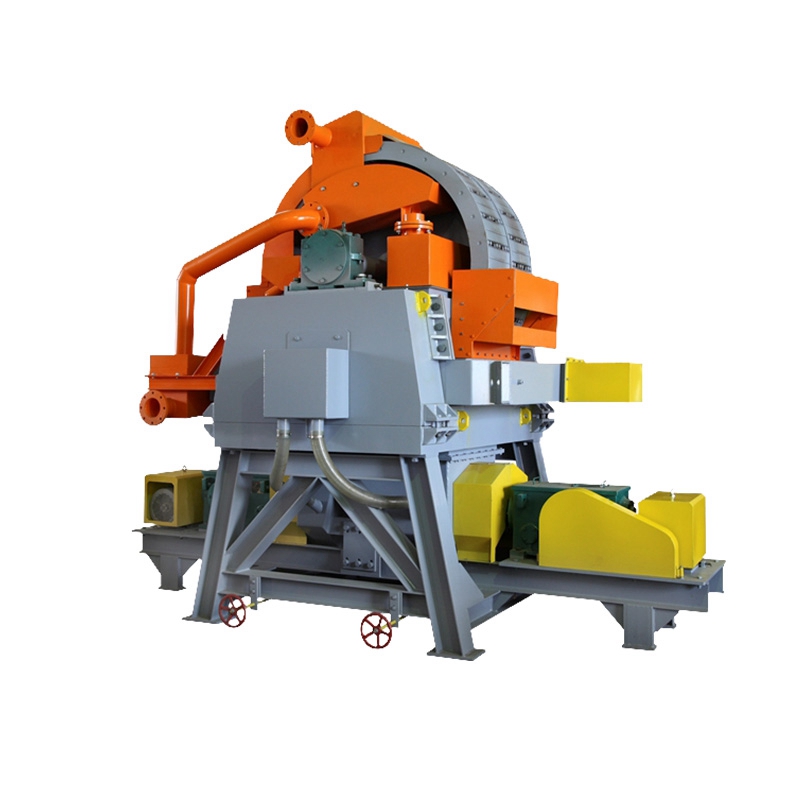

永磁筒式磁选机主要由传动装置、永磁滚筒、槽体和机架四个部分组成（见图）。永磁滚筒是由防磁的不锈钢板卷成，筒体表面有耐磨层。永磁滚筒内装有磁系。磁系是磁选机产生磁力的机构。CTB型的磁选机的磁极由高性能锶铁氧体永磁磁块组成。磁系固定不旋转；磁系偏角（磁极中心线偏向精粉排出端与垂直线的夹角）可通过固定在轴上的搬手来调节。
四、应用范围
槽体分逆流槽、顺流槽和半逆流槽三种。半逆流槽用的比较广泛。
1．逆流槽适用于矿石粒度为0.6_x001f__x001f_—0mm的粗选和扫选。
2．顺流槽适用于矿石粒度为6—0mm的粗选和精选。
3．半逆流槽适用于矿石粒度为1—0mm的粗选和精选。
五、使用说明
1．开车前要检查电源、传动装置、润滑系统和设备周围有无障碍物，确认正常时方可开车。
2．开车前先打开设备和水管，然后给矿，经调整后进行正常工作。
3．减速机和轴承要定期加油，保证正常润滑。
4．在设备运输和安装过程中要特别注意不要碰撞筒皮。安装后要进行2—4小时空运转。
5．运转过程中不得有擦碰声。发现筒体有咔咔响声，应立即停车检查。
6．磁系不得接触高温，也不许有较大的振动。
7．磁偏角要调节适当，才能取得良好的分选效果。可用调节轴端丝杠来调节磁系偏角。
8．给矿量、给矿粒度和给矿浓度要符合技术要求。
六、本机特点
可以连续给矿和排矿，磁场强度高，磁场深度大，工作间隙大，因此，具有较高的生产能力，且体积小，重量轻，效率高，电耗少，结构简单，使用安全，维修方便，经久耐用。
